Запасные части к котлам Е, ДСЕ, ДКВр, ДЕ, КЕ, КВГМ, ПТВМ

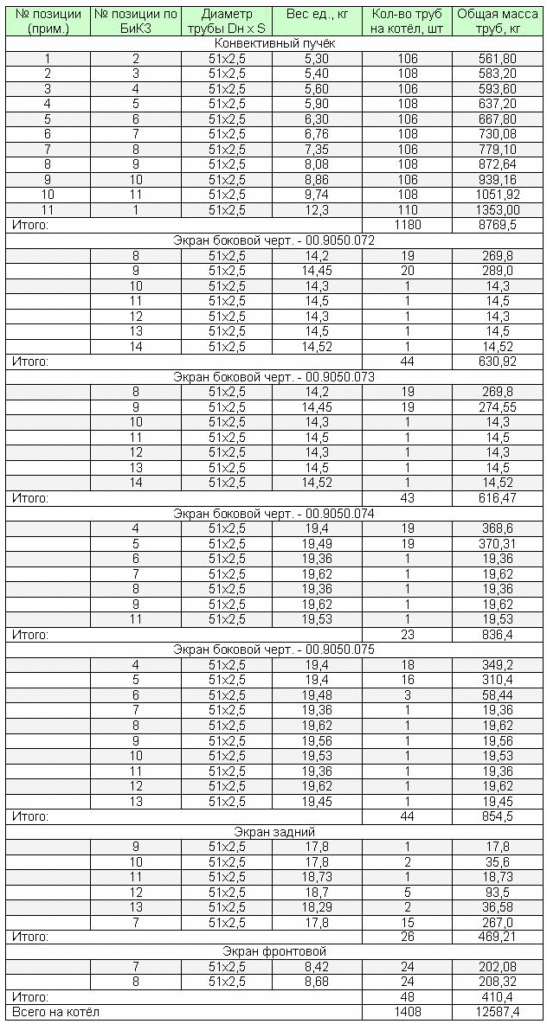

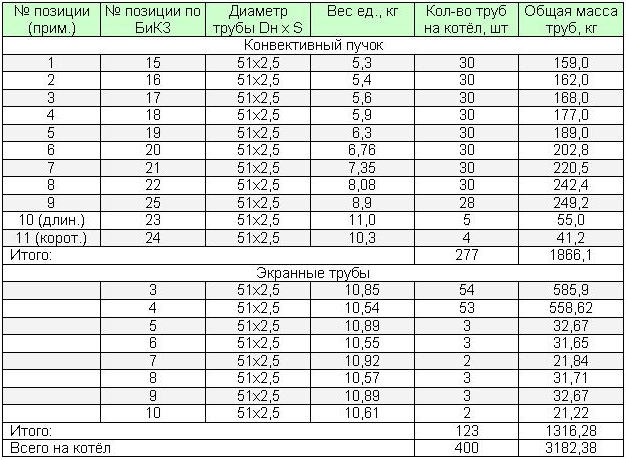

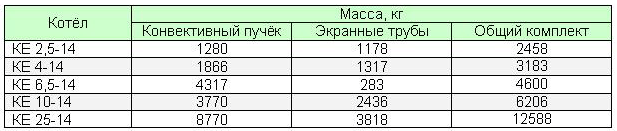

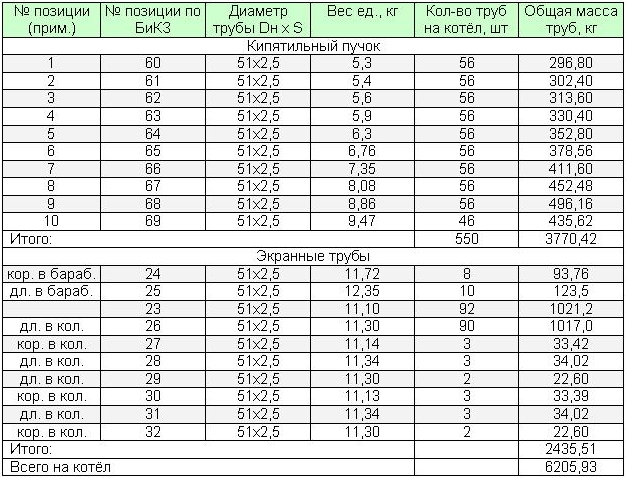

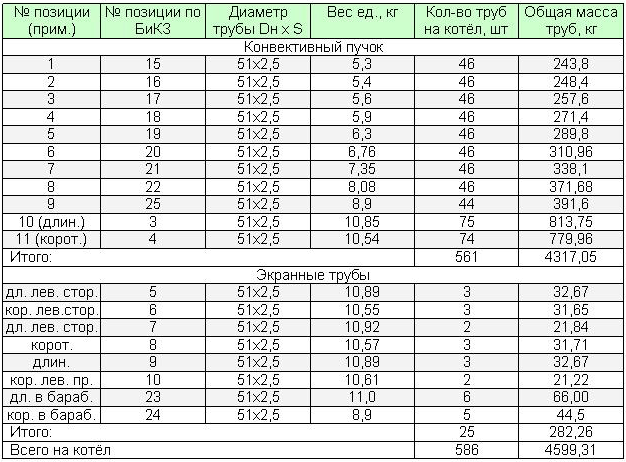

Трубы поверхности нагрева (экраны, конвективная часть) для котлов типа ДКВр, ДЕ, КЕ, КВГМ, ВВД-4, ТВГ, НИИСТУ-5, ЗИО-60, НР-18, ВСТ-5 и др.

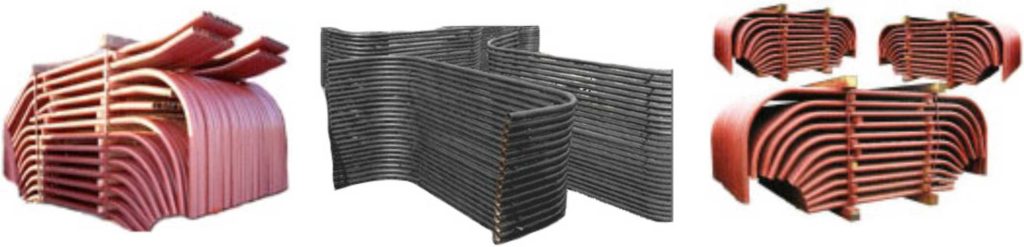

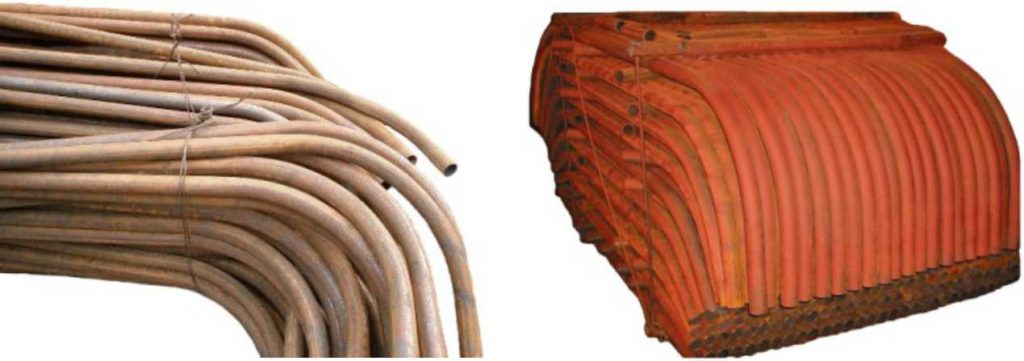

Предлагаем поверхности нагрева (ремонтные комплекты кипятильных и экранных труб).

Поверхности нагрева котла делятся на экранные трубыиконвективнуючасть. Экранные поверхности нагрева состоят из стальных бесшовных труб и располагаются в топочной камере котла, в зависимости от типа котла существуют боковые экраны (левый и правый) и задний экран.

Температура газов на выходе из топки может достигать 1100°С. Конвективные поверхности нагрева (кипятильный пучок труб) состоят из стальных бесшовных труб и располагаются в газоходах котлов. В экранных и конвективных поверхностях нагрева образуется насыщенный пар или вода определенной температуры.

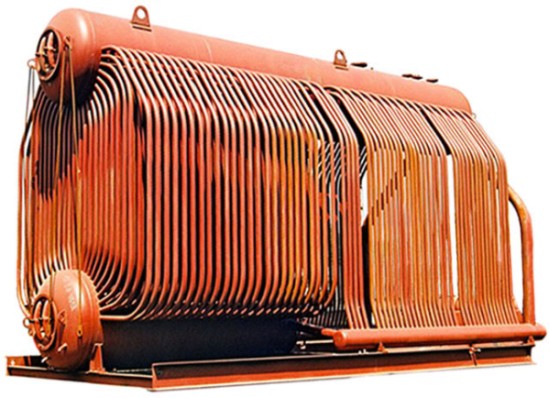

Трубы поверхности нагрева котлов ДКВр

Ремкомплекты к котлам ДКВр

Котёл	Масса, кг
Котёл	Кипятильные трубы	Экранные трубы	Общий комплект
ДКВр 2,5-13	1524	435	1959
ДКВр 4-13	2355	568	2923
ДКВр 6,5-13	3893	710	4603
ДКВр 10-13	4569	1466	6035
ДКВр 10-23	4650	1500	6150
ДКВр 20-13	6131	2838	8969
ДКВр 20-23	6131	2838	8969

Поверхности нагрева (ремонтные комплекты) для парового котла

ДКВР 2,5-13

№ позиции	№ позиции по БиКЗ	Диаметр трубы Dн xS	Вес ед., кг	Кол-во труб на котёл, шт	Общая масса труб, кг
Конвективный пучок
1	6	51х2,5	5,3	22	116,6
2	7	51х2,5	5,4	22	118,8
3	8	51х2,5	5,6	22	123,2
4	9	51х2,5	5,9	22	129,8
5	10	51х2,5	6,3	22	138,6
6	11	51х2,5	6,76	22	148,72
7	12	51х2,5	7,35	22	161,7
8	13	51х2,5	8,08	22	177,32
9	14	51х2,5	8,86	22	194,92
10	15	51х2,5	9,74	22	214,28
Итого:				220	1523,94
Экранные трубы
	14	51х2,5	9,4	20	188,0
	15	51х2,5	9,5	26	247,0
Итого:				46	435,0
Всего на котёл				266	1958,94

Поверхности нагрева (ремонтные комплекты) для парового котла

ДКВР 4-13

№ позиции	№ позиции по БиКЗ	Диаметр трубы Dн xS	Вес ед., кг	Кол-во труб на котёл, шт	Общая масса труб, кг
Конвективный пучок
1	6	51х2,5	5,3	34	180,2
2	7	51х2,5	5,4	34	183,6
3	8	51х2,5	5,6	34	190,4
4	9	51х2,5	5,9	34	200,6
5	10	51х2,5	6,3	34	214,2
6	11	51х2,5	6,76	34	229,84
7	12	51х2,5	7,35	34	249,9
8	13	51х2,5	8,08	34	274,04
9	14	51х2,5	8,86	34	301,24
10	15	51х2,5	9,74	34	331,16
Итого:				340	2355,18
Экранные трубы
	2	51х2,5	9,5	32	304,0
	3	51х2,5	9,4	28	263,2
Итого:				60	567,2
Всего на котёл				400	2922,38

Поверхности нагрева (ремонтные комплекты) для парового котла

ДКВР 6,5-13

№ позиции	№ позиции по БиКЗ	Диаметр трубы Dн xS	Вес ед., кг	Кол-во труб на котёл, шт	Общая масса труб, кг
Конвективный пучок
1	6	51х2,5	5,3	48	254,4
2	7	51х2,5	5,4	48	259,2
3	8	51х2,5	5,6	48	268,8
4	9	51х2,5	5,9	48	283,2
5	10	51х2,5	6,3	48	302,4
6	11	51х2,5	6,76	48	324,48
7	12	51х2,5	7,35	48	352,8
8	13	51х2,5	8,08	48	387,84
9	14	51х2,5	8,86	48	425,28
10	15	51х2,5	9,74	48	467,52
11	16	51х2,5	11,6	48	556,8
Итого:				528	3882,72
Экранные трубы
	2	51х2,5	9,89	36	356,04
	3	51х2,5	10,1	36	363,6
Итого:				72	719,64
Всего на котёл				600	4602,36

Поверхности нагрева (ремонтные комплекты) для парового котла

ДКВР 10-13

№ позиции	№ позиции по БиКЗ	Диаметр трубы Dн xS	Вес ед., кг	Кол-во труб на котёл, шт	Общая масса труб, кг
Конвективный пучок
1	2	51х2,5	5,3	56	296,8
2	3	51х2,5	5,4	56	302,4
3	4	51х2,5	5,6	56	313,6
4	5	51х2,5	5,9	56	330,4
5	6	51х2,5	6,3	56	352,8
6	7	51х2,5	6,76	56	378,56
7	8	51х2,5	7,35	56	411,6
8	9	51х2,5	8,08	56	452,48
9	11	51х2,5	8,86	56	496,16
10	12	51х2,5	9,74	56	545,44
11	10	51х2,5	12,3	56	688,8
Итого:				616	4569,04
Экран фронтовой
1	3 лев.	51х2,5	8,71	1	8,71
2	4 лев.	51х2,5	8,77	1	8,77
3	5 лев.	51х2,5	8,89	1	8,89
4	6 лев.	51х2,5	9,05	1	9,05
5	7 лев.	51х2,5	9,28	1	9,28
6	8 лев.	51х2,5	9,67	1	9,67
7	9 лев.	51х2,5	9,93	1	9,93
8	10 лев.	51х2,5	10,35	1	10,35
9	11 лев.	51х2,5	10,88	1	10,88
10	12 лев.	51х2,5	11,49	1	11,49
1	22 пр.	51х2,5	8,71	1	8,71
2	21 пр.	51х2,5	8,77	1	8,77
3	20 пр.	51х2,5	8,89	1	8,89
4	19 пр.	51х2,5	9,05	1	9,05
5	18 пр.	51х2,5	9,28	1	9,28
6	17 пр.	51х2,5	9,67	1	9,67
7	16 пр.	51х2,5	9,93	1	9,93
8	15 пр.	51х2,5	10,35	1	10,35
9	14 пр.	51х2,5	10,88	1	10,88
10	13 пр.	51х2,5	11,49	1	11,49
Итого:				20	194,04
Экран задний
1	12	51х2,5	1,61	2	3,22
2	11	51х2,5	1,66	2	3,32
3	10	51х2,5	1,77	2	3,54
4	9	51х2,5	1,95	2	3,90
5	8	51х2,5	2,17	2	4,34
6	7	51х2,5	2,46	2	4,92
7	6	51х2,5	2,82	2	5,64
8	5	51х2,5	3,25	2	6,50
9	4	51х2,5	3,77	2	7,54
10	3	51х2,5	4,35	2	8,70
1-10	12-3	51х2,5	13,1	20	262,0
Итого:				40	313,63
Экраны боковые
Труба пр.	7 пр.	51х2,5	16,87	1	16,87
Труба пр.	8 пр.	51х2,5	16,78	1	16,78
Труба пр.	9 пр.	51х2,5	16,71	1	16,71
Труба лев.	10 лев.	51х2,5	16,71	1	16,71
Труба лев.	11 лев.	51х2,5	16,78	1	16,78
Труба лев.	12 лев.	51х2,5	16,87	1	16,87
Труба бол.	5	51х2,5	16,68	28	467,04
Труба мал.	6	51х2,5	16,28	24	390,72
Итого:				58	958,48
Всего на котёл				734	6035,19

Поверхности нагрева (ремонтные комплекты) для парового котла

ДКВР 20-13

№ позиции	№ позиции по БиКЗ	Диаметр трубы Dн xS	Вес ед., кг	Кол-во труб на котёл, шт	Общая масса труб, кг
Конвективный пучок
1	2	51х2,5	5,3	84	445,2
2	3	51х2,5	5,4	84	453,6
3	4	51х2,5	5,6	84	470,4
4	5	51х2,5	5,9	84	495,6
5	6	51х2,5	6,3	84	529,2
6	7	51х2,5	6,76	84	567,84
7	8	51х2,5	7,35	84	617,4
8	9	51х2,5	8,08	84	678,72
9	10	51х2,5	8,86	84	744,24
10	11	51х2,5	9,00	82	738,00
11	12	51х2,5	11,6	32	371,20
12	13	51х2,5	10,3	2	20,26
Итого:				872	6131,4
Экраны боковые — черт. 00.9050.032
	7	51х2,5	18,8	1	18,8
	8	51х2,5	19,0	2	38,00
	4	51х2,5	18,8	23	432,4
	5	51х2,5	13,0	28	364,0
	6	51х2,5	13,2	18	237,6
	9	51х2,5	13,05	1	13,05
	10	51х2,5	13,05	1	13,05
	11	51х2,5	13,15	2	26,3
	12	51х2,5	13,15	2	26,3
Экраны боковые — черт. 00.9050.036
	3	51х2,5	18,8	27	507,6
	4	51х2,5	13,0	27	351,0
	5	51х2,5	13,2	12	158,4
	6	51х2,5	18,85	1	18,85
	7	51х2,5	13,05	2	26,10
	8	51х2,5	13,05	1	13,05
	9	51х2,5	13,15	2	26,3
Итого:				150	2271,7
Экран фронтовой
	3	51х2,5	6,4	9	57,6
	4	51х2,5	6,9	24	165,6
Итого:				33	223,2
Экран задний
	3	51х2,5	16,77	8	134,16
	4	51х2,5	16,36	4	65,44
	5	51х2,5	16,95	2	33,90
	6	51х2,5	16,58	1	16,58
	7	51х2,5	16,85	1	16,85
	8	51х2,5	16,44	1	16,44
	9	51х2,5	16,44	1	16,44
	10	51х2,5	16,85	1	16,85
	11	51х2,5	16,58	1	16,58
Итого:				20	333,24
Всего на котёл				1075	8968,54

Трубы поверхности нагрева котлов ДКВр

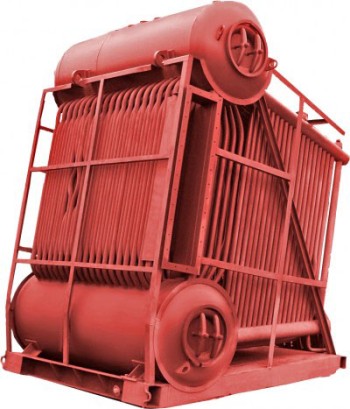

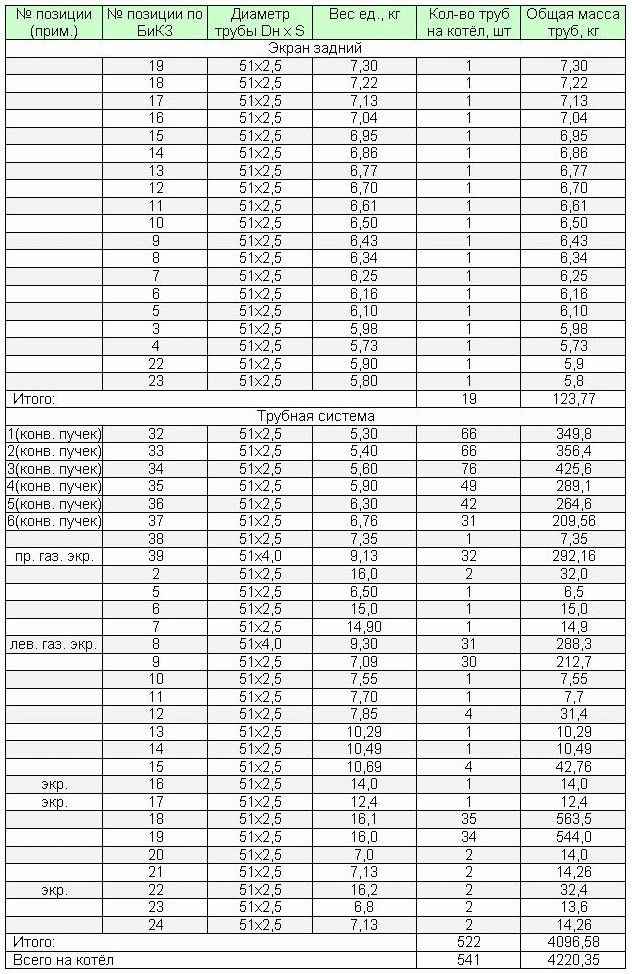

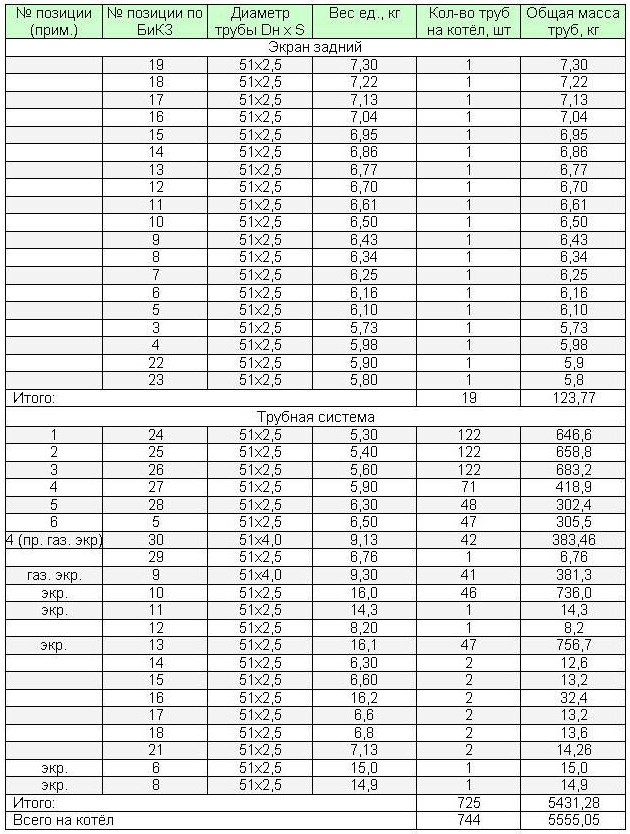

Ремкомплекты к котлам ДЕ

Котёл	Масса, кг
Котёл	Трубная система	Задний экран	Общий комплект
ДЕ 4-14	1869	182	2051
ДЕ 6,5-14	2637	124	2761
ДЕ 10-14	4097	124	4221
ДЕ 16-14	5431	124	5555
ДЕ 25-14	7260	126	7386

Поверхности нагрева (ремонтные комплекты) для парового котла

ДЕ 4-14

№ позиции (прим.)	№ позиции по БиКЗ	Диаметр трубы Dн xS	Вес ед., кг	Кол-во труб на котёл, шт	Общая масса труб, кг
Экран задний
	19	51х2,5	7,30	1	7,30
	18	51х2,5	7,22	1	7,22
	17	51х2,5	7,13	1	7,13
	16	51х2,5	7,04	1	7,04
	15	51х2,5	6,95	1	6,95
	14	51х2,5	6,86	1	6,86
	13	51х2,5	6,77	1	6,77
	12	51х2,5	6,70	1	6,70
	11	51х2,5	6,61	1	6,61
	10	51х2,5	6,50	1	6,50
	9	51х2,5	6,43	1	6,43
	8	51х2,5	6,34	1	6,34
	7	51х2,5	6,25	1	6,25
	6	51х2,5	6,16	1	6,16
	5	51х2,5	6,10	1	6,10
	3	51х2,5	5,98	1	5,98
	4	51х2,5	5,73	1	5,73
	22	51х2,5	5,9	1	5,9
	23	51х2,5	5,8	1	5,8
Итого:				19	123,77
Экран фронтовой
	9	51х2,5	7,30	1	7,30
	8	51х2,5	7,22	1	7,22
	7	51х2,5	7,13	1	7,13
	6	51х2,5	7,04	1	7,04
	5	51х2,5	6,1	1	6,1
	4	51х2,5	5,73	1	5,73
	11	51х2,5	5,81	1	5,81
	12	51х2,5	5,91	1	5,91
	3	51х2,5	5,98	1	5,98
Итого:				9	58,22
Трубная система
1(конв. пучек)	24	51х2,5	5,30	40	212,0
2(конв. пучек)	25	51х2,5	5,40	40	216,0
3(конв. пучек)	26	51х2,5	5,60	40	224,0
4(конв. пучек)	27	51х2,5	5,90	24	141,6
5(конв. пучек)	28	51х2,5	6,30	17	107,1
4 пр. (газ.экр)	29	51х4,0	9,13	15	136,95
	3	51х2,5	16,0	2	32,0
	6	51х2,5	15,0	2	30,0
	7	51х2,5	14,90	2	29,8
газ.экр	8	51х4,0	9,30	14	130,2
	9	51х2,5	6,50	18	117,0
экр.	10	51х2,5	16,10	14	225,4
экр.	11	51х2,5	16,0	13	208,0
	12	51х2,5	6,30	1	6,3
	13	51х2,5	6,60	1	6,6
	14	51х2,5	16,20	2	32,4
	15	51х2,5	6,60	1	6,6
	16	51х2,5	6,80	1	6,8
Итого:				233	1868,75
Всего на котёл				261	2050,74

Поверхности нагрева (ремонтные комплекты) для парового котла

ДЕ 6,5-14

№ позиции (прим.)	№ позиции по БиКЗ	Диаметр трубы Dн xS	Вес ед., кг	Кол-во труб на котёл, шт	Общая масса труб, кг
Экран задний
	19	51х2,5	7,30	1	7,30
	18	51х2,5	7,22	1	7,22
	17	51х2,5	7,13	1	7,13
	16	51х2,5	7,04	1	7,04
	15	51х2,5	6,95	1	6,95
	14	51х2,5	6,86	1	6,86
	13	51х2,5	6,77	1	6,77
	12	51х2,5	6,70	1	6,70
	11	51х2,5	6,61	1	6,61
	10	51х2,5	6,50	1	6,50
	9	51х2,5	6,43	1	6,43
	8	51х2,5	6,34	1	6,34
	7	51х2,5	6,25	1	6,25
	6	51х2,5	6,16	1	6,16
	5	51х2,5	6,10	1	6,10
	4	51х2,5	5,73	1	5,73
	3	51х2,5	5,98	1	5,98
	22	51х2,5	5,9	1	5,9
	23	51х2,5	5,8	1	5,8
Итого:				19	123,77
Трубная система
1	29	51х2,5	5,30	46	243,8
2	30	51х2,5	5,40	46	248,4
3	31	51х2,5	5,60	56	313,6
4	32	51х2,5	5,90	34	200,6
5	33	51х2,5	6,30	24	151,2
6	7	51х2,5	6,50	24	156,0
4 пр. (газ.экр)	34	51х4,0	9,13	20	182,6
	35	51х2,5	7,35	1	7,35
	2	51х2,5	16,0	2	32,0
газ.экр	6	51х4,0	9,3	20	186,0
	4	51х2,5	15,0	1	15,0
	5	51х2,5	14,9	1	14,9
	8	51х2,5	7,55	1	7,55
	9	51х2,5	7,70	1	7,70
	10	51х2,5	7,85	4	31,4
	11	51х2,5	10,29	1	10,29
	12	51х2,5	10,49	1	10,49
	13	51х2,5	10,69	4	42,76
экр.	14	51х2,5	14,0	1	14,0
экр.	15	51х2,5	12,4	1	12,4
экр.	16	51х2,5	16,1	22	354,2
	17	51х2,5	16,0	21	336,0
	18	51х2,5	6,3	1	6,3
	19	51х2,5	6,6	1	6,6
	20	51х2,5	16,2	2	32,4
	21	51х2,5	6,8	1	6,8
	22	51х2,5	6,6	1	6,6
Итого:				384	2636,94
Всего на котёл				403	2760,71
